背景

電池管理系統(BatteryManagementSystem,BMS)，通常被業內稱為新能源汽車電池的“大腦”，與動力電池組、整車控制系統共同構成新能源汽車的三大核心技術。

動力鋰離子電池的高能量密度特性使其成為新能源車輛的主要?jiǎng)恿υ矗捎谏a(chǎn)工藝、使用環境的差異導致電池組的不一致性在使用過程中逐漸擴大，可能出現過充、過放和局部過熱的危險，嚴重影響電池組的使用壽命和安全。BMS作為保護動力鋰離子電池使用安全的控制系統，時刻監控電池的使用狀態，通過必要措施緩解電池組的不一致性，為新能源車輛的使用安全提供保障。

產品功能

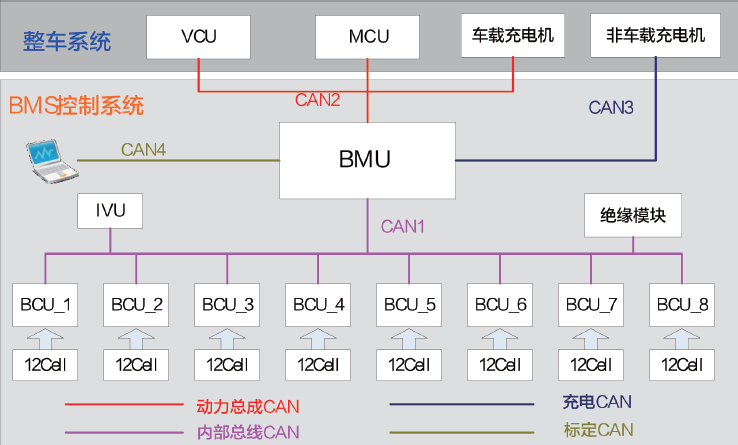

針對新能源車輛高壓電池組的電池管理系統采用分布式結構，拓?fù)浣Y(jié)構如下圖所示：

圖一高壓電池管理系統拓?fù)浣Y(jié)構

BMU：BMS總控制器,電池組狀態計算、充放電控制等

BCU：BMS從控制器，電池單體電壓、溫度采集，主動/被動均衡電路

IVU：電池組電流、總電壓采集

絕緣模塊：電池組絕緣電阻采集,可以與IVU集成

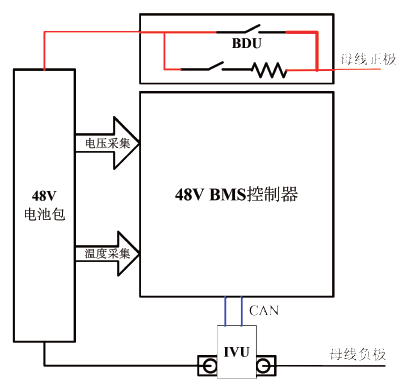

同時積極開展48VBSG系統的BMS的研究。48VBMS系統的拓?fù)浣Y(jié)構如下圖所示，BMS控制器負責電池單體電壓、溫度采集，電池組間的主、被動均衡，電池組參數計算以及充放電控制。

圖二電池管理系統拓?fù)浣Y(jié)構

產品參數

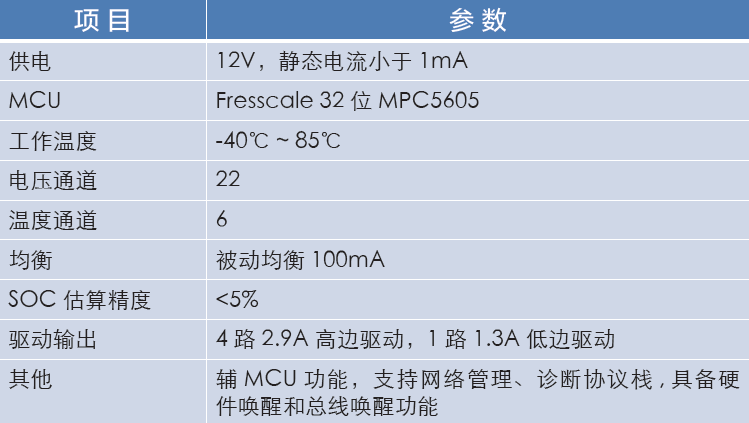

高壓電池管理系統BMU參數

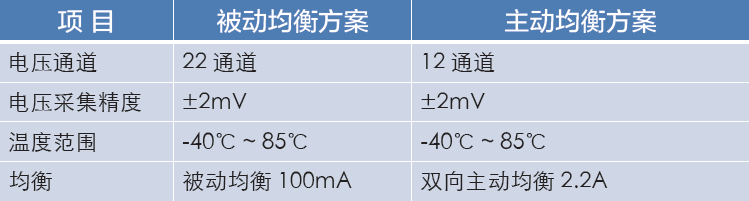

高壓電池管理系統BCU參數

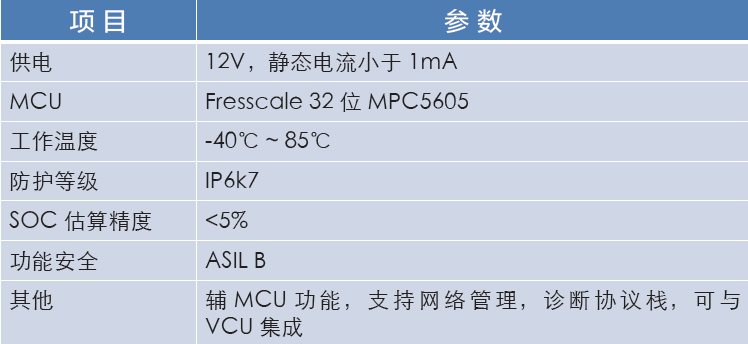

48VBSG系統BMS參數

成功案例

*上海某新能源公司48VBSG系統BMS開發項目

*某新能源公司BMS控制系統開發

*天津力神電池本體模型及SOC算法開發

*國內某研究所600V鉛酸電池組管理系統開發
