CS0301是一款高精度智能型電池充電管理芯片，具有功能全、價格低、集成度高，外部電路簡單，調節方便。

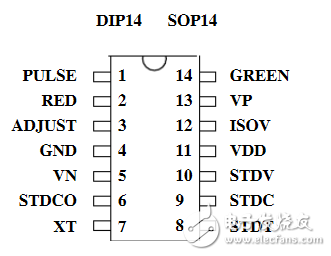

　　管腳排列

　　該芯片采用PWM脈寬調制方式充電，有涓流、恒流、恒壓三種充電模式，內置高精度采樣電路，電壓判斷精度高，充電飽和度高，具有多種故障保護功能，逆向漏電流小，與不同的外電路配合，可完全滿足鋰離子或鋰聚合物電池的充電要求。

　　該芯片是通過檢測電池電壓狀態來決定充電狀態的。當電池電壓低于預充電電壓時，芯片自動進行預充電；當電池電壓高于預充電電壓而低于恒壓充電電流時，芯片開始對電池進行恒流充電，充電電流外部可調；當電池電壓上升到恒壓充電電壓以上的時候，芯片自動進入恒壓充電；當充電電流小于充飽電流時，充電結束。當電池充電端口短路時，芯片減小充電電流，進行短路保護；在充電過程中，芯片通過電池內部的熱敏電阻，對充電溫度進行控制，當電池溫度高于設定的溫度時，停止充電；當電壓恢復到溫度內，繼續進行充電。
